GS-200M shearlock deurmagneet (545 kg)

Incl. BTW: € 393,25 Speciale prijs € 125,00 Incl. BTW: € 151,25
Beschikbaarheid: Niet op voorraad
  • Voor 22:59 uur besteld, morgen in huis mits op voorraad!!
  • Kiezen uit 1 van de 2500 post NL afhaallocaties
  • Afhaalbalie in Nieuwegein tot 21:59 uur
  • Zelf dag en tijdstip levering kiezen
Voeg toe aan verlanglijst Toevoegen om te vergelijken
Deurmagneet type mini shearlock voor doordraaiende deuren en schuifdeuren. Met terugmeldcontact. Houdkracht 545 kg. Voedingsspanning 12/24 VDC instelbaar, 5 jaar fabrieksgarantie.
Schrijf de eerste review over dit product

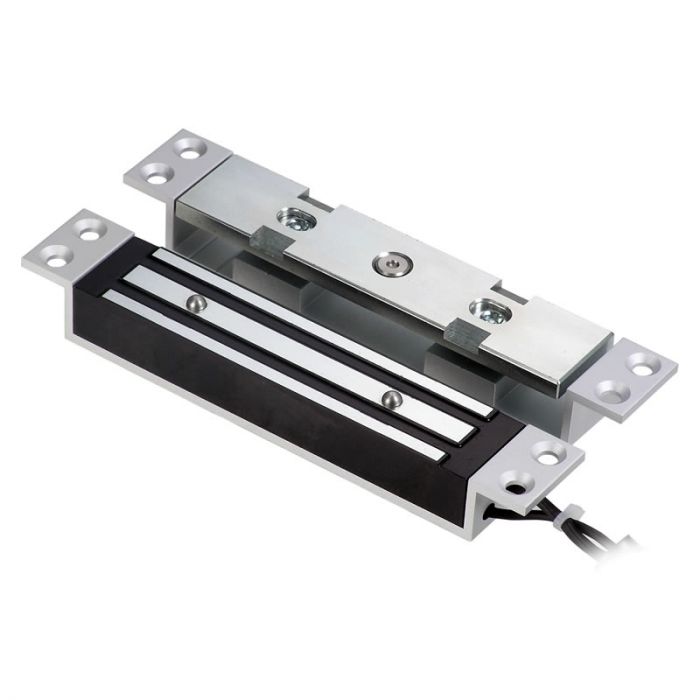

main product photo


Deurmagneet type shearlock, inbouw voor binnentoepassing, houdkracht 545 kg.
Deze shearlock deurmagneet is identiek aan shearlock deurmagneet GS-200, maar heeft bovendien een terugmeldcontact.
Standaard voorzien van besturingselektronica, printje is via kabeltje verbonden met magneet.

De ankerplaat is voorzien van twee uitsparingen en is verend opgehangen in een frame; het frame wordt verzonken in de deur gemonteerd.
De magneet is voorzien van twee nokken en wordt verzonken in de sponning gemonteerd.
Als de deur (lees: ankerplaat) stabiel onder de sponning (lees: deurmagneet) staat, wordt de shearlock deurmagneet bekrachtigd en de ankerplaat uit zijn vering omhoog getrokken. De nokken van de magneet grijpen dan in de uitsparingen van de ankerplaat en zo wordt de zijdelingse houdkracht verkregen.
Een shearlock deurmagneet wordt meestal aan de bovenkant (horizontaal) gemonteerd, maar aan de zijkant (verticaal) is ook mogelijk.
Voedingsspanning 12 of 24 V DC instelbaar.

Bijbehorende montagebeugels:
Voor opbouw montage van de magneet en de ankerplaat: 2x SMB-200
Voor opbouw montage op glasdeur: 1x UBK-182 + 1x SMB-200
Voor opbouw montage op glasdeur + glaswand: 2x UBK-182 + 2x SMB-200

Eigenschappen shearlock deurmagneet GS-200

   In de doos
  • Houdkracht 545 kg (5.346 N/1.200 lbs)
  • Voedingsspanning: 12/24 VDC ± 10% (gelijkspanning)
  • Terugmeldcontact (hall effect sensor), belasting max. 3A bij 30 VDC
  • Stroomverbruik 420 mA bij 12 VDC, 210 mA bij 24 VDC, beide gemeten bij 20 °C
  • Afmetingen magneet: 180x30x27 mm (lxbxh)
  • Afmetingen ankerplaatframe: 180x38x43 mm (lxbxh)
  • Spleet tussen deurmagneet en ankerplaat: 2 mm
  • Bedrijfstemperatuur: -30 ~55 °C
  • Luchtvochtigheid: 0 ~95% niet-condenserend
  • Afwerking van behuizing magneet en ankerplaat: verzinkt
  • Gewicht: ca. 1,2 kg

Klik hier voor specificatieblad shearlockmagneet GS-200M


  • Shearlock deurmagneet GS-200 met ankerplaat
  • Handleiding
  • Boormal
  • Imbussleutel voor afstellen ankerplaat
  • Vier plaatjes met bijbehorende moeren voor bevestiging van deurmagneet en ankerplaat in stalen (holle) deur en sponning
  • Extra set veren (ankerplaat) voor verticale installatie
  • Garantie: 5 jaar

N.B. houd rekening met wegwerken/monteren van de besturingselektronica: een printplaatje van ca. 50x30x18mm dat met een kabeltje van ca. 4 cm met de magneet is verbonden.

Klik hier voor handleiding shearlockmagneet GS-200M



Deurmagneet type mini shearlock voor doordraaiende deuren en schuifdeuren. Met terugmeldcontact. Houdkracht 545 kg. Voedingsspanning 12/24 VDC instelbaar, 5 jaar fabrieksgarantie.
